Принцип работы мультитопливных горелок предусматривает раздельную подачу газа, дизеля, мазута, отработанного масла, с переключением на нужный режим по мере необходимости. Вместе с тем, сжигание топливовоздушной смеси может производиться совместно, но такой вариант работы встречается гораздо реже.
В статье рассматриваем, по каким критериям выбирают комбинированную горелку и даем подробную инструкцию, как это сделать.
Факторы, которые нужно учесть при выборе горелки
Все факторы, влияющие на выбор комбинированных горелок, можно разделить на три группы:
- Технические характеристики
- Эксплуатационные условия
- Монтажные требования
Технические характеристики подразумевают параметры не только горелочного устройства, но и модели котельного оборудования. Помимо этого, имеет значение тип топлива, которое будет использоваться в качестве источника тепловой энергии. Возможные топливные комбинации – "газ-дизель", "газ-мазут", а также разные виды отработанных масел, включая моторные, растительные, животные и минеральные.

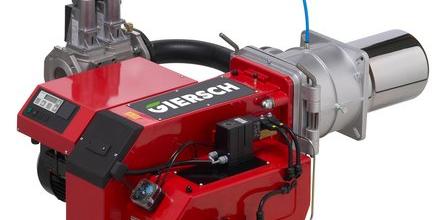

Характерный пример комбинированных горелок, работающих на природном/сжиженном газе и жидком топливе – горелочные устройства серии Giersch MK. Линейка разработана немецким производителем для широкого промышленного применения. Это решения, которые позволяют быстро переходить на тот или иной вид топлива, обеспечивая высокоэффективное горение.

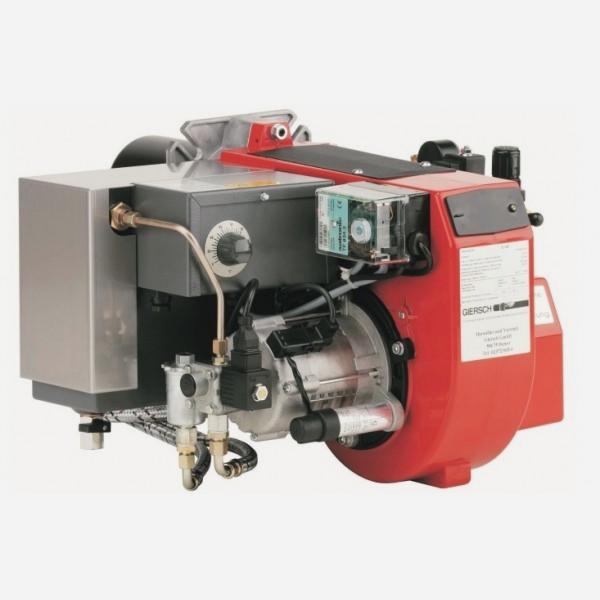

Примером мультитопливных моделей, работающих на масле синтетического и натурального происхождения, могут быть универсальные комбинированные горелки линейки Giersch GU. Устройства обеспечивают эффективное сжигание минеральных, животных и растительных масел. Одно из ключевых преимуществ моделей этой серии – возможность использования мазута, как альтернативы любому виду масла.

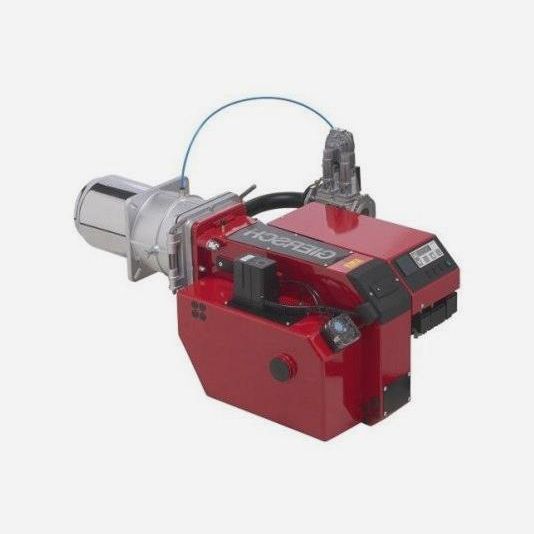

К эксплуатационным факторам относятся, главным образом, содержание пыли в воздухе и температурно-влажностные условия в помещении, где установлен котел. Параметры должны отвечать требованиям, указанным производителем. В ряде случаев электрические контакты горелок выполняют с повышенной IP-защитой от пыли и влаги. Например, подобное решение реализовано в комбинированной горелке Giersch MK3.2.
С точки зрения монтажа, к основным параметрам выбора относится диаметр отверстия в стенке котла, выполненного под горелку. Смонтировать подобранную модель будет невозможно, если размер ее сопла превышает соответствующий параметр отверстия. Зачастую горелочное устройство монтируется на специальную плиту. При необходимости ее можно заменить, но эта возможность доступна не всегда.
Инструкция, как выбрать комбинированную горелку
Перечень основных технических параметров, по которым необходимо подбирать горелочное устройство, включает:
- Мощность котельного агрегата или другой теплоснабжающей установки
- Аэродинамическое сопротивление топочной камеры
- Топливо, на которое рассчитана конкретная горелка
- Способ регулирования мощности горелочного устройства
- Минимально возможное давление со стороны подвода газа (при использовании газового топлива)
- Расположение относительно уровня моря
- Температура окружающей среды в месте, где будет эксплуатироваться горелка
Мощность горелочного устройства должна быть равна либо превышать мощностные параметры котлоагрегата, с учетом противодавления. Последнее подразумевает под собой аэродинамическое сопротивление топочной камеры выхлопным газам. Чтобы учесть эти характеристики, необходимо воспользоваться диаграммой мощности горелки, которая отображает ее рабочий диапазон на поле в осях Х (тепловая мощность котла) и Y (противодавление топки).
При установке котельного агрегата на объектах, расположенных в горной местности либо на побережье, расчет нужно откорректировать, с учетом атмосферного давления. Это вызвано зависимостью плотности воздуха от температуры и высоты. При увеличении этих параметров, уменьшается количество кислорода в воздухе, что приводит к уменьшению объема топлива, которое получится сжечь при функционировании на одной и той же мощности.
После того как мощность горелочного устройства определена, выбирают способ ее регулирования. Он может быть одно- или двухступенчатым, плавным/прогрессивным двухступенчатым или модулируемым. Одноступенчатые модели, такие как Giersch GU 55, работают только на одной мощности, без возможности ее управления. То есть в режиме "включено-выключено". Двухтопливные, например горелка Giersch MK2.2, работают на максимуме или на мощности, сниженной в два/три раза. Модели с прогрессивным двухступенчатым регулированием от предыдущих отличаются плавным переходом с одной ступени на другую.
Модулируемые горелки способны принимать любые значения мощности в рабочем диапазоне. С этой целью они комплектуются модулятором. Автоматическое регулирование параметров происходит с помощью температурных датчиков и управляющих сигналов. В зависимости от модели, может быть реализована механическая либо электронная модуляция.
После способа регулирования, необходимо выбрать длину сопла горелочного устройства. Для этого принимают во внимание толщину фронтальной стенки/дверки котлоагрегата, а также габариты камеры сгорания. Длина огневой головы горелочного устройства должна превышать толщину стенки котла максимум на сто миллиметров. При крайне малом размере стенки и невозможности по этой причине подобрать модель, используют специализированные проставки, выполняемые по индивидуальному заказу.
Что касается габаритов топочной камеры, то они должны соотноситься с размерами факела мультитопливной горелки. Если параметры огневого факела будут неподходящими, котельная установка будет работать неэффективно. Более того, стенки топки или сама комбинированная горелка могут расплавиться.
